350-800gsm Beyaz Karton Klasör ve Yapıştırma Makinesi 250m / Dak

YÜKSEK HIZLI OTOMATİK KATLAMA YAPIŞTIRMA MAKİNESİ

JH-2400F-PCW

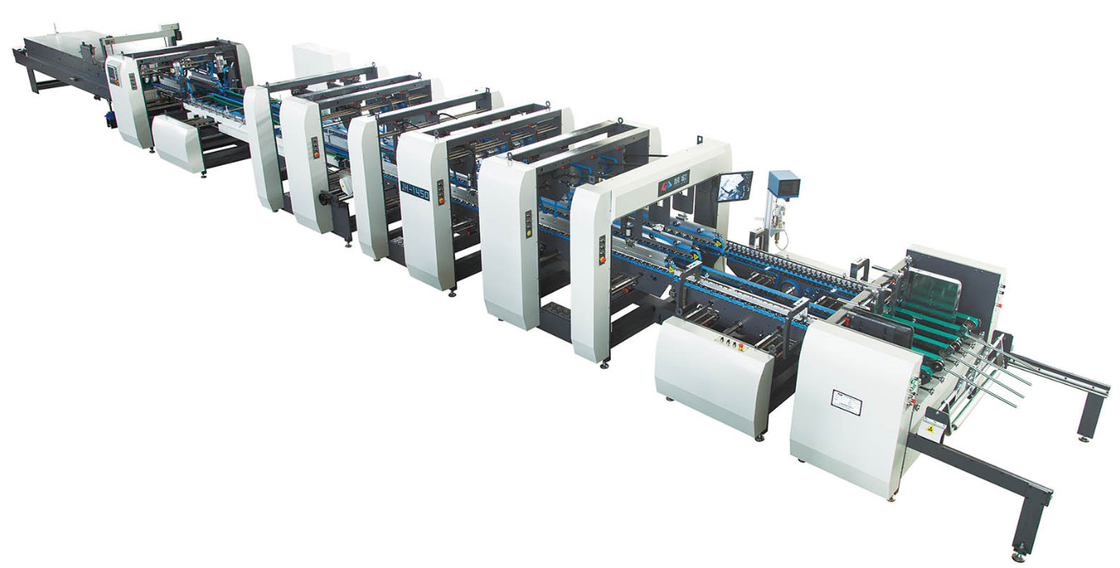

JH-2400 Otomatik Karton Klasör Yapıştırma Makinesi

1. Ürün Açıklaması

JH-2400PCW-F çok işlevli bir modeldir, özellikle orta büyüklükteki ambalajlar, 300g -800g karton, 1mm-10mm oluklu ambalaj, çift katlama ve kancalı taban için uygundur;Bu makine ayrıca çift lamine ve E, CBA beş katmanlı düz basınçlı kalıp kesme veya su bazlı baskılı döner kalıp kesme yivli oluklu iki katlı, kanca tabanlı model üretebilir, tüm makine daha çeşitli değişikliklere sahiptir, basit hata ayıklama, basit ve rahat kullanım.Bu makine, benzersiz bir karton düzeltme bulucu, sürekli istifleme kutusu yakalama cihazı ile donatılmıştır.Dokunmatik terminal ve PLC işletim sistemini benimser (isteğe bağlı uzaktan çevrimiçi teşhis sistemi).Uzaktan kumanda işletim sistemi ile donatılmış şanzıman yapısı, gruplandırılmış bağımsız motor şanzımanı, kararlı çalışma, gürültü yok ve üst kayış basıncını pnömatik olarak ayarlıyor.İstikrarlı ve verimlidir ve insancıl operasyonun ihtiyaçlarını tam olarak karşılar.Bu makine Avrupa CE standartlarına uygun olarak üretilmiştir.Bumakine 4/6 nokta sistemi ile donatılmıştır.

2. Teknik Parametreler:

A. JH-2400PCW-F'nin Özellikleri:

1) Uygulanabilir kağıt kalitesi: beyaz karton (300-800 gsm), bakan ve lamine E, C/B/A.beş katmanlı oluklu

2. Kağıt besleme yöntemi: emme kayışı ile doğru, otomatik ve sürekli
3. Yapıştırma mekanik hızı (MAX): 250m/dak
4. Kutu genişliği: 420mm-2400mm
5. Mekanik boyutlar (uzunluk×genişlik×yükseklik/MM): 23000×3100×2000/MM
6. Tutkal: çözünen
7. Toplam ağırlık (yaklaşık): 19,5 ton
8. Gerekli güç: yaklaşık 47KW

B. Bileşenler:

Altı modüle ayrılmıştır: bir besleme bölümü, bir yan hizalama bölümü, bir kanca önleme bölümü, bir katlama şekillendirme modülü, bir pres ve sayma modülü, bir konveyör bölümü.

• Besleyici Bölümü:

7 adet 60mm genişliğinde emişli kağıt besleme bandından oluşur;10 mm'lik metal plaka, genişliği ayarlamak için yatay olarak ayarlanır ve kabartma kılavuz çarkı, kağıt çıkış kayışını yönlendirir;Ürün stiline göre sağa ve sola hareket ettirilebilen sağ ve sol taraflarda perdeler bulunmaktadır;kağıt besleme bölümü üç kağıt çıkış bıçağıyla donatılmıştır.Kağıt bıçağı asimetrik uzunluğu gerçek örneğe göre ayarlar;emiş cihazı, kağıdı hızlı, kolay ve sürekli olarak otomatik olarak beslemek için motorla birlikte çalışır.Kağıt besleme bölümü, kağıdı 400 mm yükseklikte istifleyebilir ve pürüzsüz oluklu kağıt beslemesini sağlamak için üst besleme basıncı pnömatiktir.Operatör, herhangi bir çalışma alanında kağıt besleme anahtarını kontrol edebilir.

• Yan Hizalama Bölümü:

Üç plakalı yapı, pürüzsüz ve pürüzsüz beslemeyi sağlamak için eğri kartonu düzeltebilen itme göstergesi ve yan gösterge prensibini benimser.

• Kanca Önleyici

Üç plakalı yapı, üst kayış, düzgün kağıt taşınmasını sağlamak için ana tahrik tipidir.Alt bant 50MM, üst bant 30MM olup, üst baskı bandı pnömatik olarak yukarı aşağı hareket ederek farklı karton kalınlıklarına uyum sağlar.Kanca önleyici sistemle donatılmış, kutunun biçimlendirilmesinin iyi olduğundan emin olmak için 4/6 noktalı sistemle işbirliği yaptı.

• Kanca Önleyici:

Üç plakalı yapı, üst kayış 30 mm genişliğindeki ana tahrik tipidir ve düzgün kağıt taşınmasını sağlamak için alt kayış 50 mm genişliğindedir.

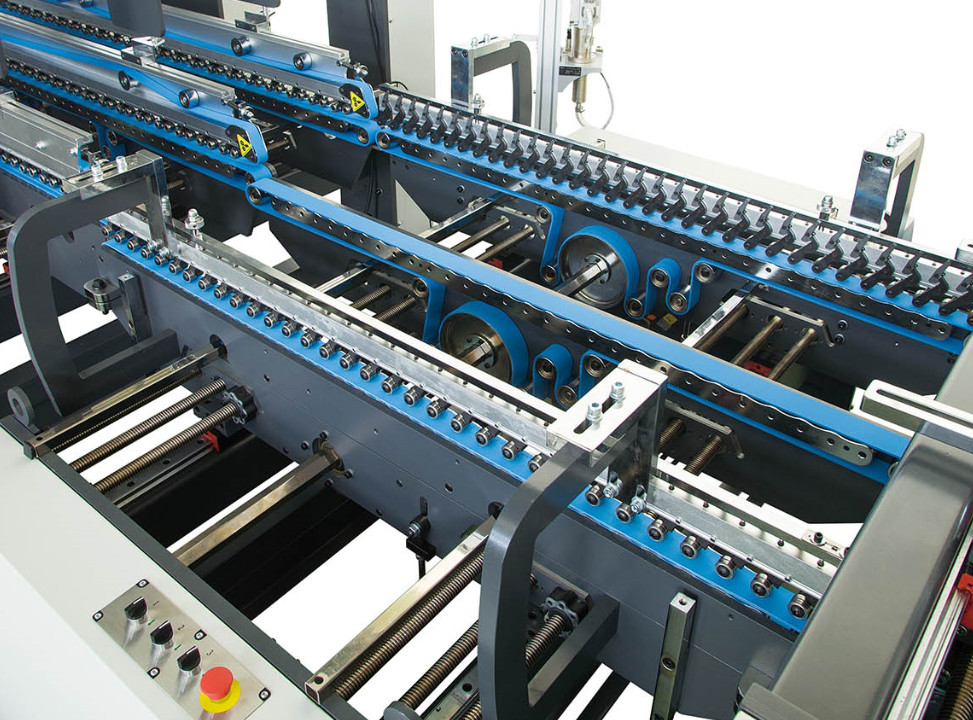

• Katlanır Şekillendirme Modülü

Üç plakalı yapı, üst kayış, düzgün kağıt taşınmasını sağlamak için ana tahrik tipidir.50 mm alt kemer ve 60 mm genişliğinde koltuk değneklerinden oluşur;sol ve sağ taraflar 180 derecelik ikinci kat çizgisi ile tamamlanır ve 180 derecelik dördüncü kat çizgisi tamamen birleştirilir;sol ve sağ kılavuz tekerlekleri, katlanır kutuya daha düzgün uyum sağlamak için farklı konumlara göre ayarlanır;alt yatak, kayışın doğru şekilde çalışmasını destekler ve yönlendirir.Katlama kayışı bağımsız olarak tahrik edilir ve katlama kayışının hızı bağımsız olarak ayarlanabilir, böylece üründe yanlış hizalama olmaz.

• Basın ve Sayım Modülü:

Üst ve alt şanzıman uzunluğu ayarlayabilir;ve kartonun katlama işlemi sırasında oluşan hataları düzeltmek için bir hizalama aparatı ile donatılmıştır ve kartonun her iki tarafındaki katlama çizgisi, düzleştirme aparatı ile beş katlı kutu üretildiğinde düzleştirilip düzeltilebilir.Alt macun kutularını üretirken pnömatik ön bloklama cihazı ile donatılmıştır.Sürekli otomatik kutu biriktirme yöntemi, kutunun taşıma bölümüne düzgün bir şekilde girmesini sağlar;bir elektrikli sayaç otomatik cihazını benimser;bir hava basıncı sistemi ve bir basınç taşıma sistemi ile donatılmıştır.Pres tekeri farklı kutu tiplerine ve kağıt kalitesine göre ayarlanarak kutu baskısı daha mükemmel hale getirilebilir.

• Konveyör Bölümü:

Bağımsız üst ve alt ana iletim yapısını benimseyen üst baskı bandı, üretim kartonunun uzunluğuna göre ileri ve geri hareket edebilir, giriş besleme kayışı yumuşak ve orta düzeydedir ve bitmiş ürünü ezmeyecektir;mükemmel kaliteyi sağlayan dengeli presleme, temiz taşıma;taşıma kısmının hızı, ana makinenin çalışma hızı ile eşleştirilir.Elektrikli cihazlar otomatik olarak ayarlanır ve manuel çalıştırma ve hız da seçilebilir;önden presleme ve kağıt presleme işlev cihazları olmak üzere iki set vardır.Hata ayıklama ve çalıştırma basit ve ayarlanması kolaydır.

3. Ana parça listesi

4. Yedek parça listesi
