23KW Yüksek Hızlı Otomatik Klasör Yapıştırıcı 240m/Dk Orta Ölçekli

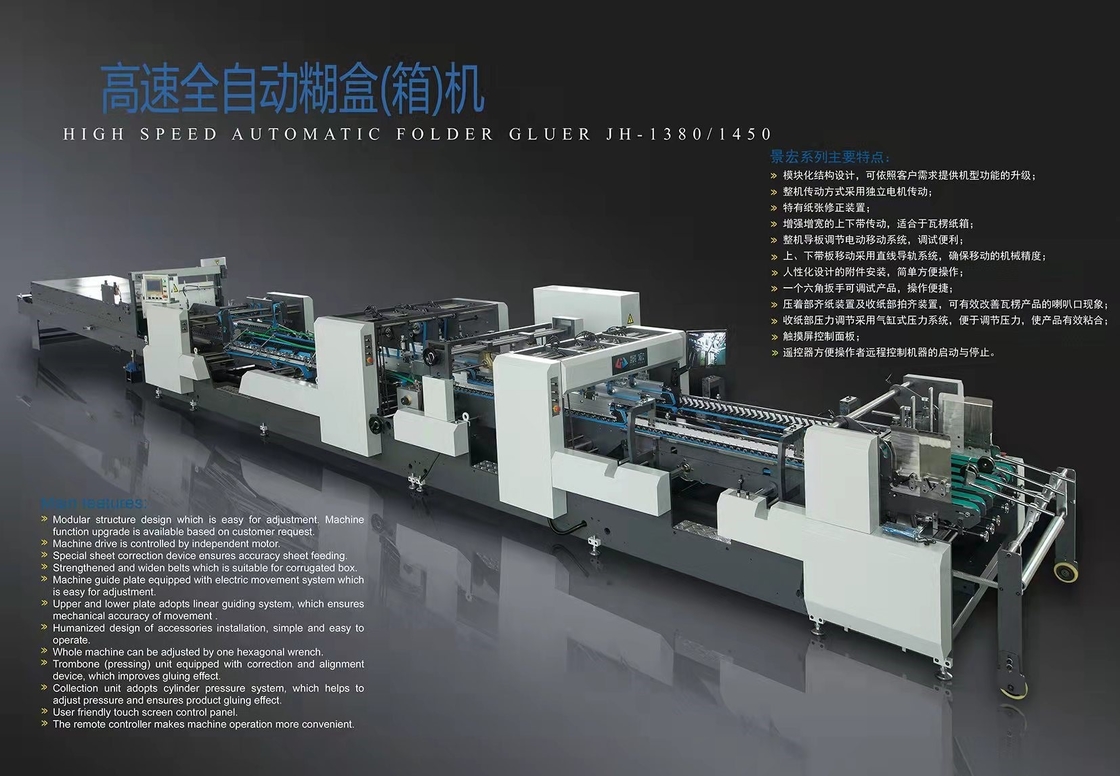

YÜKSEK HIZLI OTOMATİK KATLAMA YAPIŞTIRMA MAKİNESİ

JH-1450AC

JH-1450-AC Yüksek Hızlı Otomatik Klasör Yapıştırıcı

1. Giriş

JH-1450AC orta büyüklükte bir makinedir, özellikle orta büyüklükteki ambalajlar, 350g-800g karton, 1mm-5mm oluklu ambalaj, çift katlı karton ambalajlar için uygundur;Bu makine ayrıca çift lamine ve E, CBA düz kalıp kesme veya su bazlı yazıcı döner kalıp kesim iki katlı kutu üretebilir, tüm makinede daha fazla değişiklik, basit hata ayıklama, basit ve rahat çalışma vardır.Bu makine benzersiz bir kağıt düzeltme bulucu, kesme aygıtı, sürekli istifleme kutusu hizalama aygıtı ile donatılmıştır.Dokunmatik terminal ve PLC işletim sistemini benimser (isteğe bağlı uzaktan çevrimiçi teşhis sistemi).Uzaktan kumanda işletim sistemi, operatör makinenin çalışma aralığını herhangi bir çalışma alanında durdurmak için kontrol edebilir, bir bilgisayar ekranı ile donatılmıştır, şanzıman bağımsız bir dişli motor sürücüsüdür, dayanıklı, düşük gürültülü, elektrik kontrol paneli ile donatılmış, kararlı ve verimli, insanlaşmış operasyon ihtiyacını tam olarak karşılar.

2. Teknik Parametreler:

A.JH-1450AC spesifikasyonu:

• Uygulanabilir kağıt kalitesi: beyaz karton (350-800 gsm), lamine E, CBA oluklu mukavva.
• Kağıt besleme yöntemi: emme kayışı ile doğru, otomatik ve sürekli
• Kutu genişliği: 420mm-1450mm
• Mekanik boyut (L×W×H/M): 16,488×2,3×1,6
• Tutkal: çözünen
• Toplam ağırlık (yaklaşık): 8T
• Gerekli güç: yaklaşık 23KW
• Mekanik hız: 240m/dak

B. Bileşenler:

Yedi modüle ayrılmıştır: bir besleme bölümü, bir yan hizalama bölümü, bir yapıştırma bölümü, bir kanca önleme bölümü, bir katlama şekillendirme bölümü, bir pres ve sayma bölümü, bir konveyör bölümü.

• Yemlik Bölümü

7 adet 60mm genişliğinde emişli kağıt besleme bandından oluşur;Genişliği ayarlamak için 10 mm metal plaka yatay olarak ayarlanır ve kağıt çıkış kayışı silindirler tarafından yönlendirilir;bölmeler, ürün stiline göre sola ve sağa ayarlamak için sol ve sağ taraflara yerleştirilmiştir;kağıt besleme bölümü, asimetrik uzunluğu gerçek örneğe göre ayarlamak için üç kağıt çıkış bıçağı ile donatılmıştır;emme cihazı, kağıdı hızlı ve kolay, sürekli ve otomatik olarak doğru bir şekilde beslemek için motorla birlikte çalışır.Kağıt besleme bölümü, 400 mm yüksekliğe kadar kağıt istifleyebilir ve oluklu kağıdın düzgün beslenmesini sağlamak için üst kağıt besleme basıncı pnömatiktir.Operatör, herhangi bir çalışma alanında kağıt besleme anahtarını kontrol edebilir.

• Yan Hizalama Bölümü

İki plakalı yapı, düzgün besleme sağlamak için eğri kartonu düzeltebilen itme göstergesi ve yan gösterge prensibini benimser.

• Yapıştırma Bölümü

Tüm tutkal silindirleri yüklenebilir ve boşaltılabilir;alt tutkal silindiri sol ve sağ ile donatılmıştır ve gerçek duruma göre seçilebilen kapasite büyüktür;tutkal silindirinin macun hacmi ayarlanabilir, stabil ve bakımı kolaydır;Sağlanan yapıştırma tekerleğinin kalınlığı 10 mm-20 mm'dir ve ayrıca özelleştirilebilir, seçim gerektirir;tutkal silindiri, yapıştırma işlevinin tamamlanmasını sağlamak için güçlü ve dayanıklı malzemelerden yapılmıştır.

• Kanca Önleyici Bölüm:

yüksek hassasiyetli servo kontrol sistemi ile tahrik edilen özel olarak tasarlanmış 4/6 köşe sistemi.Böylece çeşitli kapakların ve 4/6 köşeli kutu fonksiyonlarını karşılayabilen alt, ön kilit ve 4/6 köşe gibi özel katlama fonksiyonlarını gerçekleştirir.

• Katlanır Şekillendirme Bölümü

Üç plakalı yapı, üst kayış, düzgün kağıt taşınmasını sağlamak için ana tahrik tipidir.50 mm alt bant ve 60 mm genişliğinde döner banttan oluşur;sol ve sağ taraflar 180 derecelik ikinci kat çizgisi ile tamamlanır ve 180 derecelik dördüncü kat çizgisi tamamen birleştirilir;sol ve sağ kılavuz tekerlekleri, katlanır kutuya daha düzgün uyum sağlamak için farklı konumlara göre ayarlanır;alt yatak, kayışın doğru şekilde çalışmasını destekler ve yönlendirir.Üst basınçlı bant plakası farklı karton kalınlıklarına uyum sağlamak için yukarı ve aşağı hareket edebilir.

• Pres ve Sayım Bölümü

Üst ve alt şanzımanın uzunluğu ayarlanabilir;sürekli otomatik kutu biriktirme yöntemi, kutuların taşıma kısmına düzgün bir şekilde girmesini sağlar;elektrikli sayaç otomatik cihazı benimsenmiştir;bir hava basıncı sistemi ve bir basınç taşıma sistemi ile donatılmıştır.Baskı, farklı kutu tiplerine ve kağıt kalitesine göre ayarlanarak kutu baskısı daha mükemmel hale getirilebilir.

• Konveyör Bölümü:

Ön bölme ve sürekli itme işleviyle donatılan karton katlama işlemindeki hatalar düzeltilebilir.Giriş besleme kayışı, bağımsız üst ve alt ana iletim yapısını benimser.Giriş kayışı yumuşak ve ılımlıdır ve bitmiş ürünü ezmeyecektir;tüm taşıma kısmı ileri geri hareket edebilir;mükemmel kaliteyi sağlamak için eşit şekilde preslenir ve düzgün bir şekilde taşınır;taşıma kısmının hızı, ana makinenin ve fotoelektrik cihazın çalışma hızına göre otomatik olarak ayarlanabilir.Hız, manuel çalışma modu ile ayarlanır;bir dizi işlevsel cihaz, lastik tekerleklerden oluşur.

3. Ana parça listesi

4. Yedek parça listesi

İSTEĞE BAĞLI LİSTE:

• Muayene sistemi
• Dört kontrol ve iki kafa ile tutkal püskürtme sistemi
• Çift taraflı bant için iki kafa
• Plazma çift tabanca
• pencere yapıştırma
