Dokunmatik Ekran 1100mm Genişlik Karton Klasör Yapıştırma Makinesi Düşük Gürültü

YÜKSEK HIZLI OTOMATİK KATLAMA YAPIŞTIRMA MAKİNESİ

JH-1100-PCW

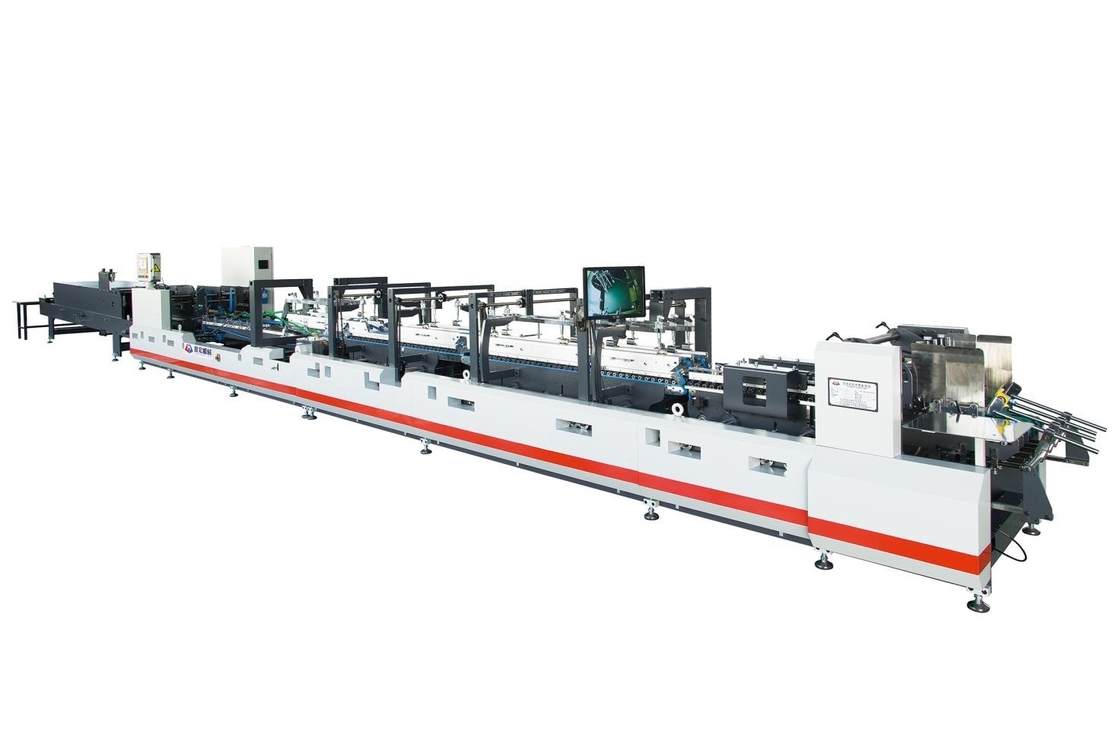

JH-1100 Yüksek Hızlı Otomatik Klasör Yapıştırma Makinesi

1. Giriş

▪Bu makine çok yivli kayış iletim yapısını, düşük gürültüyü, kararlı çalışmayı ve basit bakımı benimser;

▪Bu makinenin motoru invertör kontrolü, otomatik hız ayarı, sabit güç tasarrufu benimser;

▪İşlem, basit ve kullanışlı olan tek taraflı diş çubuğu ayarını benimser (motorla otomatik ayar isteğe bağlıdır);

▪Kağıt çıktısı, sürekli, doğru, otomatik ve kağıt besleme sağlamak için titreşim motorları ile donatılmış çok sayıda kalın kayışı benimser;

▪Özel bir tasarımla birleştirilen segmentli üst bant plakası, kayışı germeden ürünün ihtiyacına göre ayarlanabilmekte;

▪Özel üst kayış levhası yapısı tasarımı, elastik tahriki etkili bir şekilde koruyabilir ve hatalı çalıştırmanın neden olduğu hasarları önleyebilir;

▪Tutkal silindirinin sol ve sağ taraflarını ayarlamak için diş çubuklarını benimseyen, kullanımı kolay olan alt tutkal silindirini sağlayın (ilgili tutkal püskürtme sistemi seçilmelidir);

▪Otomatik kağıt tekme cihazı ile donatılmış fotoelektrik sayma, kantitatif sayma ile donatılmış dokunmatik ekran ve PLC kontrol sistemi, uzaktan kumanda işletim sistemi kullanın;inkjet cihazı, daha kapsamlı fonksiyonlar;

▪Taşıma basıncı tablosu özel malzemeler kullanır, basıncı hava basıncıyla ayarlar ve mükemmel ürünü sağlamak için bir sünger kayışla donatılmıştır;

▪Bir altıgen anahtar, kullanımı kolay tüm ayar aksesuarlarını ayarlayabilir;

▪Bu makine iki katlı ve dört katlı kanca tabanlı karton ve lamine ambalaj kutuları üretebilir;

▪Bu makine dört/altıgen kutu işlevi ekleyebilir.

2. Teknik Parametreler:

A.JH-1100-PCW spesifikasyonu:

• Uygulanabilir kağıt kalitesi: beyaz karton (250-800 gsm), lamine kartondan kartona,E ve F flütünün tek duvarı.
• Kağıt besleme yöntemi: emme kayışı ile doğru, otomatik ve sürekli
• Kutu genişliği: 130mm-1100mm
• Mekanik boyut (L×W×H/MM): 2100mm×1800mm×1450mm
• Tutkal: çözünen
• Toplam ağırlık (yaklaşık): 8,5 ton
• Güç gerekli: yaklaşık 28KW
• Mekanik hız: 450m/dak

B. Bileşenler:

Yedi modüle ayrılmıştır: bir besleme bölümü, bir hizalama bölümü, bir ön katlama bölümü, birkancabölüm, katlama şekillendirme bölümü, pres bölümü ve konveyör bölümü.

• Yemlik Bölümü

▪ Kağıt besleme kısmı bağımsız bir motor sürücü sistemine sahiptir ve kağıt besleme modu ana bilgisayar ile senkronizedir;

▪ Yedi adet 30 mm kalınlığında kağıt besleme bandı;10 mm metal plakalar, genişliği ayarlamak için yatay olarak ayarlanır;

▪ Kabartma güç kılavuz çarkı, kağıt çıkış kayışını yönlendirir;sol ve sağ taraflar, ürün stiline göre sol ve sağ ayarlamak için bölmelerle donatılmıştır;

▪ Gerçek örneğe göre asimetrik uzunluğu ayarlamak için kağıt bölümü için üç kağıt fırlatma bıçağı ile donatılmıştır;

▪ Titreşim cihazı, kağıdı doğru ve hızlı, sürekli ve otomatik olarak beslemek için motorla birlikte çalışır;

▪ Kağıt besleme bölümü, 400 MM yüksekliğinde kağıt istifleyebilir ve düzgün kağıt beslemesi sağlamak için yün çarklı bir toz giderme cihazı ile donatılmıştır;

▪Operatör, herhangi bir çalışma alanında kağıt besleme anahtarını kontrol edebilir;

• Hizalama Bölümü

▪ Kağıt besleme kısmı tarafından gönderilen karton, taşıma doğruluğunu sağlamak için düzeltme kısmı ile düzeltilebilir.

▪ Üst tahrik basıncı, farklı karton kalınlıklarına uyum sağlamak için yukarı ve aşağı ayarlanabilir

• Ön Katlama Bölümü:

▪Özel tasarım, birinci katlama çizgisini 180 derece ve üçüncü katlama çizgisini 165 derece önceden katlayabilir.Kutuyu açmayı kolaylaştırın;

▪Dört/altı kanca önleme sistemi (isteğe bağlı cihaz) kurmak için yükseltilebilir.

• kancaBölüm

▪Kanca alt kombinasyonu, ayar mekanizması, ideal ve esnek tasarım, hızlı ve kolay kullanım ile donatılmıştır.

▪Özel bir tasarımla birleştirilen segmentli üst bant plakası, bandı gerdirmeye gerek kalmadan ürünün ihtiyacına göre genişleme ve daralma için ayarlanabilir.

▪Alt tutkal silindiri her iki tarafta birer tane ile donatılmıştır, kapasite büyüktür ve gerçek duruma göre seçilir;tutkal silindirinin tutkal hacmi ayarlanabilir, sabittir ve bakımı kolaydır;Sağlanan tutkal tekerleğinin kalınlığı 4 mm'dir ve müşterinin özel gereksinimlerine göre de seçilebilir;tutkal silindiri güçlüdür, Dayanıklı paslanmaz çelik malzeme;

▪Alt tutkal, dört set kanca alt cihazı ile tamamlanır.

▪Alt bant 30MM, üst bant 20MM'dir ve üst baskı bant plakası farklı karton kalınlıklarına uyum sağlamak için yukarı ve aşağı hareket edebilir.

• Katlanır Şekillendirme Bölümü

▪İkinci katlama çizgisi 180 derecedir ve dördüncü katlama çizgisi 180 derecedir.

▪Özel tasarım katlama bölümünün sol ve sağ taşıma bandının hızı, düz taşımayı sağlamak için boş kutunun hareket yönünü düzeltmek üzere ayrı ayrı ayarlanabilir.

• Basın Bölümü

▪Otomatik olarak kağıt almak için fotoelektrik sayacı ve çift amaçlı su püskürtme sistemini kullanın.

▪Kağıt sıkışması algılama cihazı.

▪Üst ve alt kayışların ayarlanması basit ve kullanımı kolaydır.

▪bukağıtalkış işlevi isteğe bağlıdır.

• Konveyör Bölümü:

▪Sol ve sağ iki plakalı mobil istif pres bantları, üretim verimliliğini artırmak için ürünün istifleme gereksinimlerine göre on-line olarak ayarlanabilir.

▪Kutu istifinin iç bükey kısmına baskı yapmak için özel ekstra süngerli bant kullanılmaktadır.

▪Ayarlanması kolay pnömatik basınç ayarı, uyumun tekdüze basıncını etkili bir şekilde sağlayabilir.

▪Otomatik modda, üretim istifleme kararlılığını iyileştirmek için ana bilgisayar oranıyla bağlantılıdır.

3. Ana parça listesi

4. Yedek parça listesi

İSTEĞE BAĞLI LİSTE:

• Muayene sistemi
• Çift taraflı bant için iki kafa
• Plazma çift tabanca USD 10.000
• Pencere tutkalı

Tavsiye edilen yedek parça listesi
